Vattentrycktät

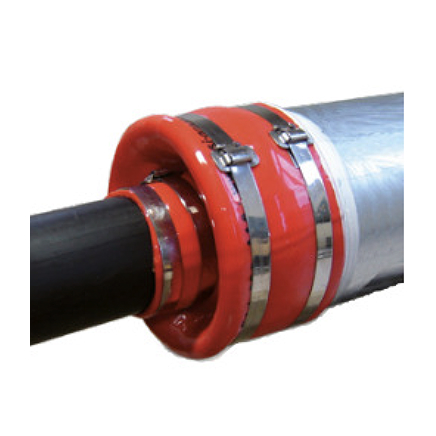

Manschetter i Rottolin

I rörledningssystem för naturgas, olja, vatten etc. används hölje i alla underjordiska installationer under vägkorsningar, motorvägar, järnvägar, huvudtrafikleder samt i bostadsområden. Problemet i alla dessa fall är att hålla höljet så torrt och rent som möjligt för att skydda medieröret och höljets insida från korrosion. Alla manschetter är tillverkade av material som är mycket motståndskraftigt mot åldrande och har hög mekanisk styrka. De kan tillverkas som UV-beständiga. Vi utökar kontinuerligt vårt stora sortiment av manschetter med nya typer, så att vi kan säkerställa lösningar för alla uppgifter – även om alla typer inte finns med i dimensionstabellen.

Offertförfrågan

No items found.

Rottolin manschetter

Typ	Material	Shore	Trycktät för vatten	Draghåll-fasthet	Brottöjning	Rivhåll-fasthet	Temp.	Montering	Spännband	Beskrivning
VDW	ROTTOLIN 9–11 mm	50±5	Ja upp till 1 bar	11 N/mm	400%	27 N/mm	Max 55°C	Vid nyinstallationer (fråga om eftermontering)	Rostfri A2	VDW är utvecklad för stora radiella och axiella rörelser i rör. Lämplig för vägg/fundament och genomföringar utan tätningsfolie.
VDW® är särskilt utvecklad för stora radiella och axiella rörelser i rörledningar. Lämplig för både vägg-/fundament- och bjälklag-/takgenomföringar av fjärrvärmerör i byggnader utan tätningsfolie.
VDW OD	ROTTOLIN 9–11 mm	50±5	Ja upp till 1 bar	11 N/mm	400%	27 N/mm	Max 55°C	Vid nyinstallationer (fråga om eftermontering)	Rostfri A2	Utvecklad för rörsystem där rören är vinklade upp till 20°.
VDW® OD är särskilt utvecklad för rörsystem där rören är vinklade upp till 20°.
STM	ROTTOLIN 6–8 mm / förstärkt 9–11 mm	50±5	Nej / Ja upp till 1 bar (TEMP)	11 N/mm	400%	27 N/mm	Max 55°C	Vid nyinstallationer (fråga om eftermontering)	Rostfri A2	För extrema excentriciteter eller flera öppningar. Ringspalt bör ej överstiga 70 mm, annars krävs supportsegment.
Denna typ är särskilt utformad för extrem excentricitet, eller när flera öppningar krävs, till exempel för ytterligare kablar. Ringspalten bör inte överstiga 70 mm. Om ringspalten är >70 mm ska ett stödsegment användas.
TEMP	ROTTOLIN 9–11 mm	50±5	Ja upp till 1 bar	11 N/mm	400%	27 N/mm	Max 55°C	Vid nyinstallationer (fråga om eftermontering)	Rostfri A2	Ger trycktät tätning mellan medierör och foderrör. Tar upp axiella och radiella rörelser. Ringspalt max 70 mm, annars supportsegment. Kräver fogmassa och expanderande skydd.
TEMP (FW) är särskilt utvecklad för att ge en trycktät tätning mellan medierör och foderrör. Den utmärkta flexibiliteten gör att den kan ta upp axiella och radiella rörelser mellan foderröret och medieröret. För att säkerställa tätningens integritet bör ringspalten inte överstiga 70 mm. Om ringspalten är >70 mm ska ett stödsegment användas. En särskild, hållbar elastisk fogmassa/lim sprutas in under manschetten hela vägen runt. Före återfyllning ska tätningen vara täckt med en expanderande typ av polstring.

Se mer information i databladet

Länkar

Vanliga frågor om tätningar

Hur mycket belastning klarar tätningarna generellt?

Det är viktigt att tänka på att tätningarna inte är ämnade att fungara som stöd. Rören måste stadgas upp på båda sidor om tätningen.

Vilka tätningar klarar axiella rörelser?

W801, W803 och W804 är alla testade för generösa axiella rörelser.

Skyddar era tätningar både mot radon och vatten?

Många av våra tätningar skyddar både mot radon och vatten. Du kan se på märkningen på produkterna vilka som skyddar för vad.

Var hittar jag fler datablad för andra produkter?

Här är en länk till alla datablad som vi har: Datablad

Hur stora tätningar kan ni leverera?

Vi har tätningar i lager med en diameter på upp till 1000 mm. Vi har möjlighet att bygga specialanpassade tätningar och har levererat tätningar upp till 2000 mm diameter, men det finns inga begränsningar för hur stora tätningar vi kan göra.

Ring eller maila oss för att diskutera era behov av tätningar närmare. 033-10 04 40 eller info@skelda.se

Fungerar W802 på korrugerade rör?

Det går utmärkt att montera W802 på korrugerade rör förutsatt att den ligger på en eller flera av topparna på röret. Skulle det vara väldigt breda spalter på stora rör, kan man behöva täta mellanrummet i korrugeringen innan man monterar tätningen.

Har ni någon radontätning som är Svanenmärkt?

W802 är med i Husproduktsportalen och är då godkända för Svanenmärkta projekt. Dessa typer av tätningar går inte att få Svanenmärkta och det gäller även konkurrenters produkter. Men om de är med i Husproduktsportalen funkar det.

Vilka tätningar är godkända för radon?

W801, W802, Link Seal, Compact och Nofirno är alla godkända radontätningar.
